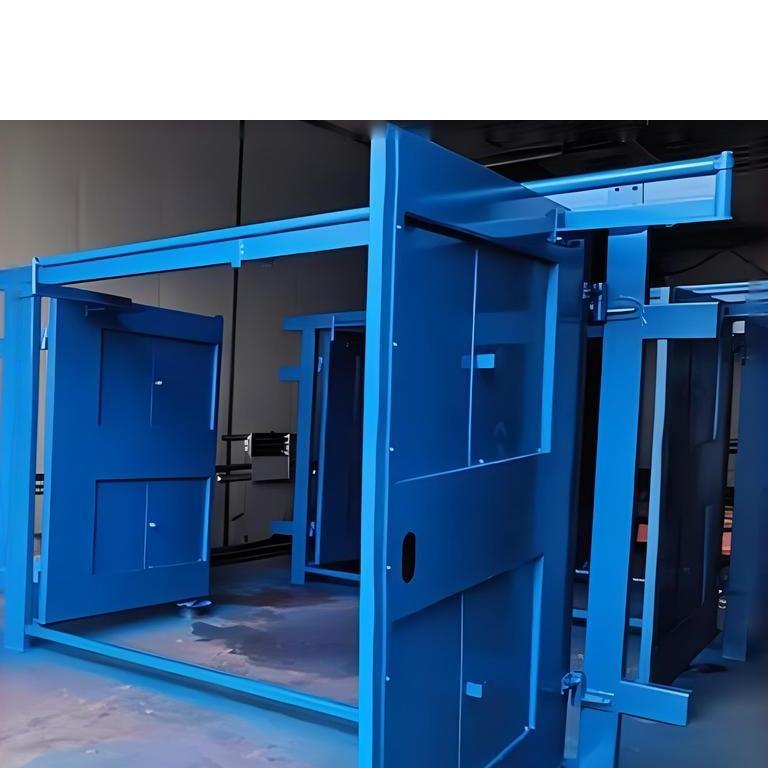

全自動無壓風門通過獨特的平衡機構與智能控制系統，實現了在礦井高風壓環境下輕松啟閉且?guī)缀醪幌念~外動力的效果。其工作原理可分解為平衡風壓、智能感應、安全控制三大核心模塊，具體如下：

一、全自動無壓風門平衡風壓：機械設計抵消風壓差

1. 雙向平衡機構
   風門采用對稱雙門結構（或單門配重設計），門扇通過連桿、彈簧或配重塊與反向門扇（或自身配重）連接。當一側門扇受風壓推動時，平衡機構通過機械聯動使另一側門扇產生等大反向的力，從而抵消風壓差。

• 彈簧平衡：高強度彈簧壓縮產生反向彈力，風壓越大，彈簧壓縮量越大，反作用力越強。

•

•

•

• 配重平衡：門扇上方懸掛配重塊，通過重力抵消風壓，適用于風壓穩定的巷道。

• 連桿傳動：雙門通過連桿連接，開啟時一門推動另一門同步反向運動，實現零阻力啟閉。

2. 效果驗證
   實測數據顯示，在2000Pa風壓下，平衡機構可將啟閉阻力降低至傳統風門的15%-20%，單人即可輕松推動門扇。

二、智能感應：多傳感器協同觸發

1. 觸發方式

• 紅外感應：門框兩側安裝紅外對射傳感器，當人員或車輛遮擋光束時，觸發開門信號。

• 雷達探測：采用毫米波雷達，可識別移動物體速度與方向，避免誤觸發（如飛鳥）。

• 壓力傳感：地面鋪設壓力墊，通過重量變化判斷通行需求，適用于礦車通行場景。

• 手動按鈕：保留應急手動開關，確保斷電或傳感器故障時仍可操作。

2. 控制邏輯
   傳感器信號傳輸至PLC控制器，經邏輯判斷后驅動執行機構：

• 單門控制：檢測到一側信號時，僅開啟對應門扇。

• 雙門互鎖：多道風門場景下，確保不同時開啟，防止風流短路。

• 延時關閉：開門后延遲5-30秒自動關閉（可調），適應不同通行速度。

三、執行機構：氣動/電動驅動門扇運動

1. 氣動驅動

• 工作原理：壓縮空氣通過電磁閥進入氣缸，推動活塞帶動門扇開啟；關閉時，氣缸反向進氣，門扇在平衡機構作用下復位。

• 優勢：防爆性能優異，適用于高瓦斯礦井；動力強勁，可應對大風壓環境。

• 案例：某礦采用氣動驅動后，風門開啟時間縮短至2秒，故障率下降40%。

2. 電動驅動

• 工作原理：伺服電機通過減速機驅動齒輪齒條或鏈條，帶動門扇平移或旋轉。

• 優勢：控制精度高，可實現無級調速；噪音低（≤65dB），改善作業環境。

• 適配場景：低瓦斯礦井或?qū)υ胍裘舾械膮^(qū)域（如井口候車室）。

四、安全控制：多重防護確保運行可靠

1. 機械閉鎖

• 風壓閉鎖：當風壓超過設定值（如2500Pa）時，機械鎖舌自動插入門框，防止門扇被強風吹開。

• 手動閉鎖：緊急情況下可通過旋轉手柄鎖定門扇，確保檢修安全。

2. 電氣保護

• 過載保護：電機或氣缸電流超自動停機，防止設備損壞。

• 急停按鈕：控制箱配備紅色急停按鈕，按下后立即切斷動力源。

3. 故障診斷

• 傳感器自檢：開機時自動檢測紅外、雷達等傳感器狀態，異常時報警。

• 通信監控：通過4G/5G或CAN總線將運行數據上傳至礦井監控系統，實現遠程故障定位。
